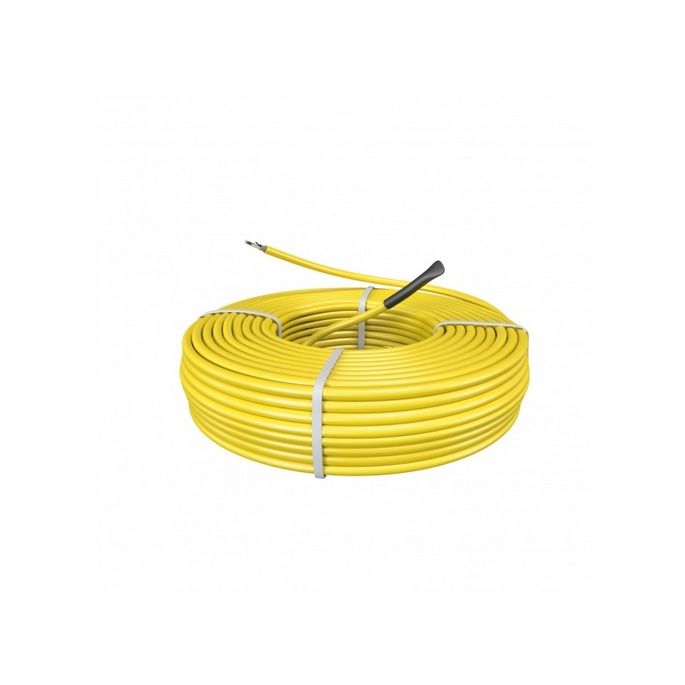

Magnum Cable vloerverwarming

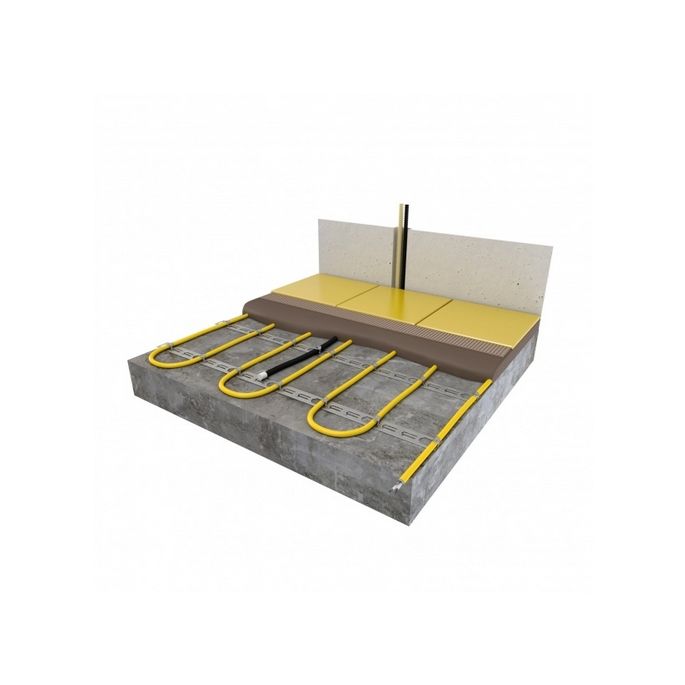

De MAGNUM Cable is speciaal ontwikkeld voor installatie in cementdekvloeren. De onderlinge kabelafstand bepaald het vermogen per m2. Hierdoor heeft u de vrijheid om meer vermogen (snellere reactie, hogere temperaturen) of juist minder vermogen (voor constante of lage temperaturen) te installeren. Doordat de kabel vervormbaar is de installatie eenvoudig. Deze kan door middel van Alu-tape worden bevestigd op MAGNUM Isorol en zwaluwstaartplaten of met tiewraps op betonnet. Tevens zijn er handige spacerstrips verkrijgbaar voor directe montage op de vloer.

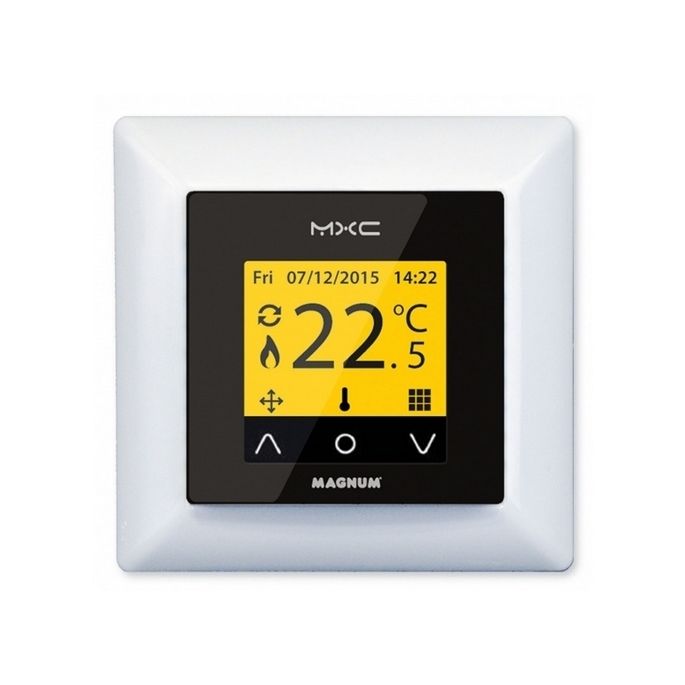

De geavanceerde thermostaat houdt rekening met de benodigde opwarmtijd, zodat uw vloer altijd op het gewenste tijdstip de juiste temperatuur heeft. Het ontbreken van radiatoren aan de wand biedt een optimale vrijheid in de inrichting van het interieur.
Voorbeeldberekeningen kabelafstand:
Om de juiste kabelafstand te berekenen dient u het aantal m2 vrije vloeroppervlak te delen door het totale vermogen van de set. De uitkomst hiervan vermenigvuldigt u met 17 (17 = watt per strekkende meter kabel). De eerste twee cijfers achter de komma geven de kabelafstand aan in centimeters.
Enkele voorbeelden van bijverwarming:
500 watt kabel op 3 m2: (166 W/m2) (3 m2: 500 watt) x 17 W/m1=0.102. Kabel 10 cm uit elkaar monteren. 1000 watt kabel op 7 m2: (142 W/m2) (7 m2: 1000 watt) x 17 W/m1=0.119. Kabel 11 à 12 cm uit elkaar monteren.
MAGNUM Cable wordt geleverd als complete set:
- Verwarmingskabel
- MAGNUM X-treme Control klokthermostaat
- Vloersensor
- Flexibele buis t.b.v. vloersensor
- Bevestigingstape
- Installatievoorschriften
Garantie:
MAGNUM Cable heeft een levenslange garantie op de elektrotechnische werking van de verwarmingskabel en 2 jaar op de thermostaat en vloersensor.
Technische gegevens:
- EMC-vrije 2-geleiderkabel
- Voedingskabel 2,5 meter drie-aderig
- Unieke blinde verbinding tussen verwarmings- en aansluitkabel
- Volledige omsluiting door aluminium aardmantel
- Chroom/Nikkel weerstandsdraad
- XLPE isolatie
- PVC beschermmantel
- 17 Watt per meter vermogen, 230 Volt
- Kabeldoorsnede: 7 mm
- Geproduceerd en gecontroleerd in overeenstemming met de IEC 800 normen
- NEMKO goedgekeurd en CE normering binnen Europa
De kabels zijn verkrijgbaar in totaalvermogens van 300 tot 3300 Watt, voldoende voor oppervlaktes tussen 2 en 30 m2. Doordat de kabel aan het eind is doorverbonden is er maar aan één zijde een voedingskabel, welke onzichtbaar bevestigd is middels de unieke verbinding. Hierdoor hoeft er geen retour naar de thermostaat gelegd te worden.
